    TexFrame 22 NEW - односторонняя рама с текстилем

    Алюминиевый профиль для изготовления односторонней несветовой рамы с натяжением текстиля до 1000 мкм и возможностью усиления профилем-инпост.

    Глубина рамы 22 мм.

    Применяется для изготовления рам большого размера.

    Текстиль в профиле крепится при помощи ПВХ полосы или ПВХ шнура:

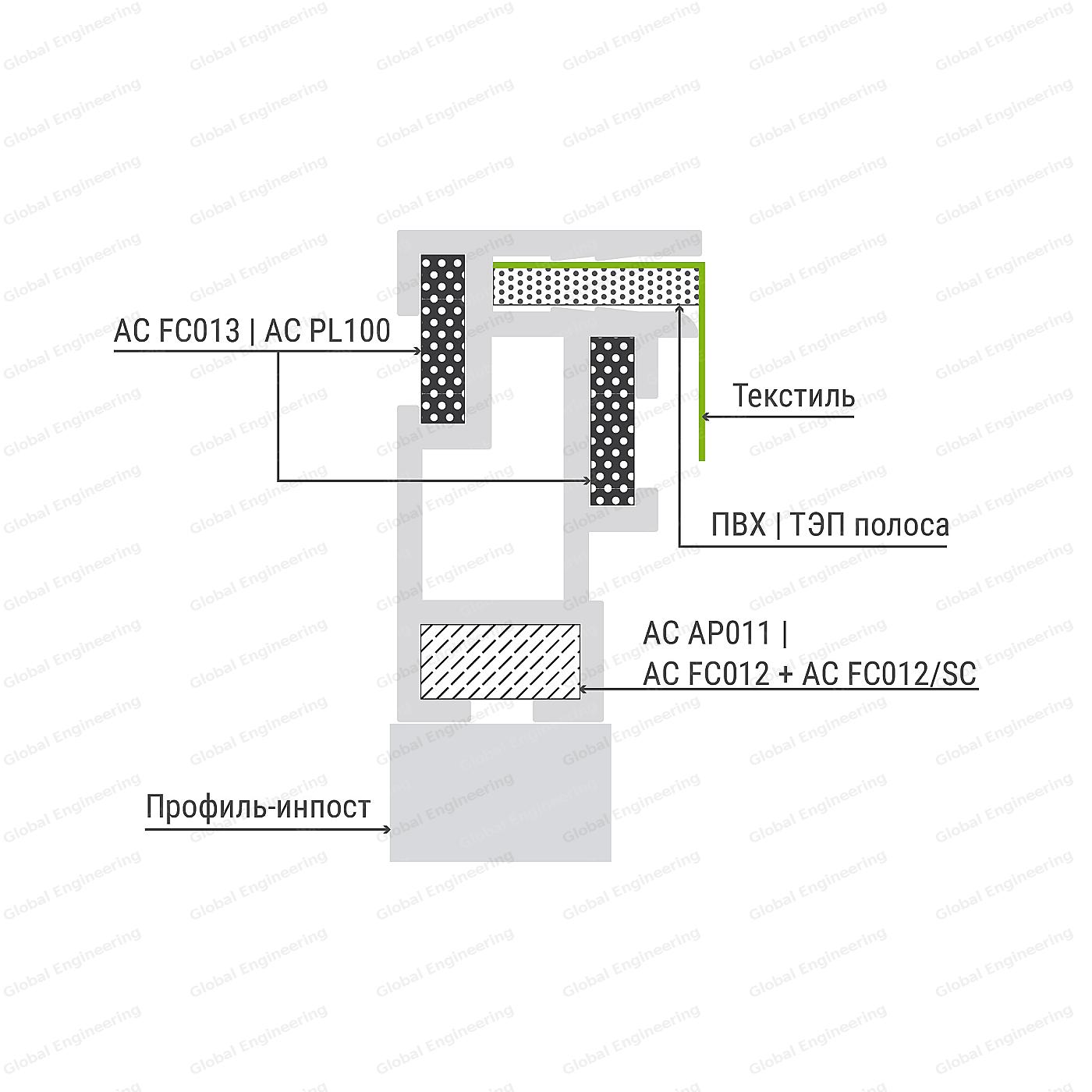

    • ПВХ полоса пришивается с обратной стороны тканевого полотна.

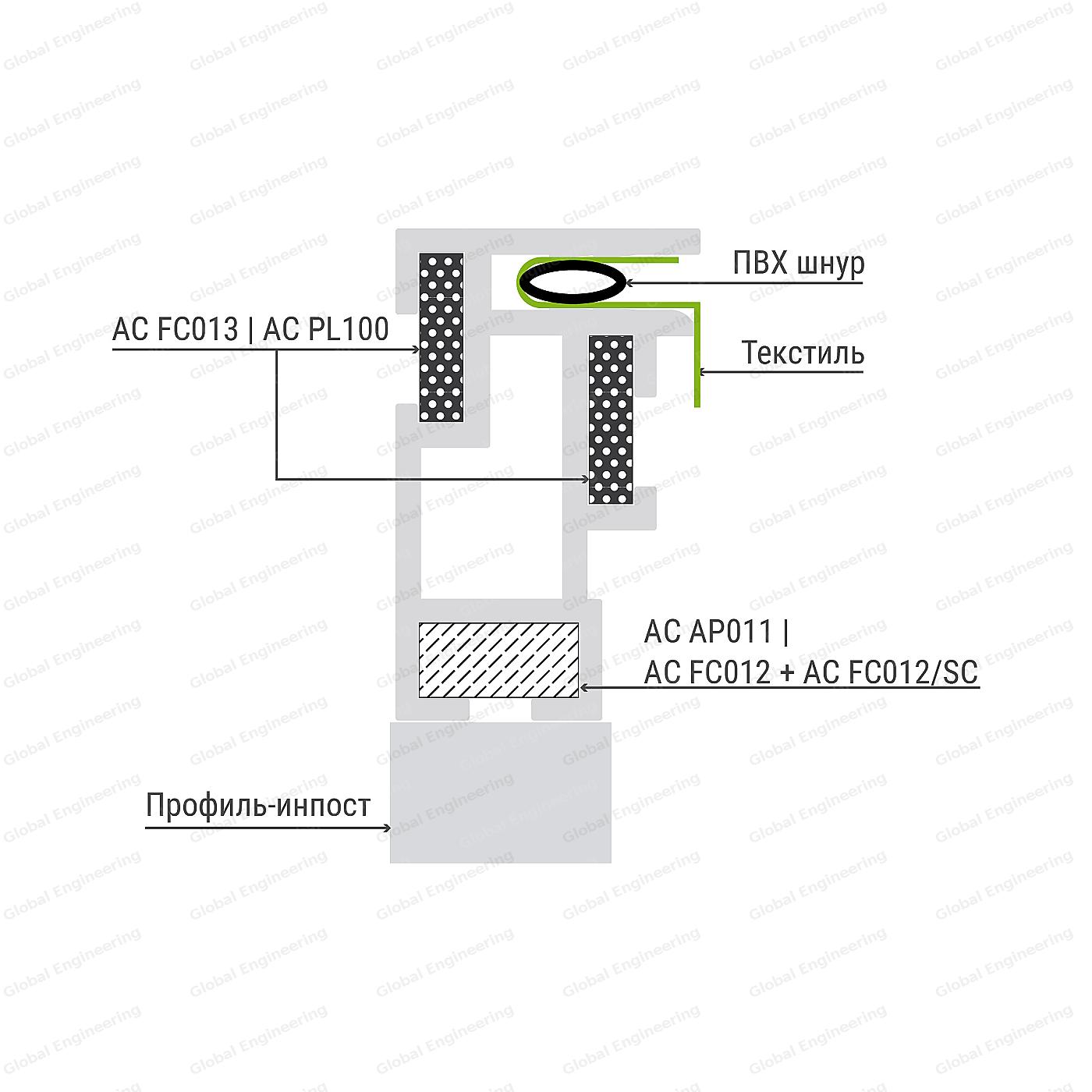

    • ПВХ шнур заводится с лицевой стороны тканевого полотна специальным роликом.

    Оба способа обеспечивают легкий монтаж и быструю смену рекламного имиджа.

    Для усиления конструкции внутри рамы используется профиль-инпост (PR TU416). Рекомендуемый шаг установки инпостов 1-1,5 м в зависимости от габаритов рамы. Инпост крепится к профилю рамы при помощи специального фиксатора (AC LO090) или углов 12 мм (AC FC012 + AC FC012/SC, всегда в комплекте).

    Для наращивания профиля в длину возможно использование специальной стыковочной пластины (AC PL100).

    Комплектация:

    TexFrame 22 NEW - односторонняя рама с текстилем

    TF BA022/1SM

    профиль базовый текстиль, 22 мм., 1-стор. NEW, анод, серебро матовое, 6.1 м, 3.95 кг

    TF BA022/1SM

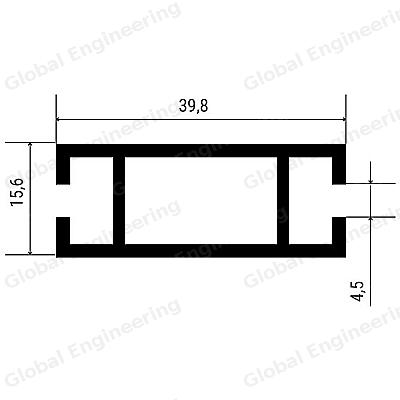

    PR TU416

    профиль-инпост 40х16 мм алюм., неокрашенный, 6.1 м, 3,4 кг.

    PR TU416

    Фурнитура:

    AC AP010

    AC AP010

    уголок панель (10мм) алюм. (PL 20/48/58, TB 50), 0,012 кг.

    AC FC013

    AC FC013

    уголок клик 33мм (13мм) внутр. винт сталь (TF, BF №5), 0,0292 кг.

    AC LP038

    AC LP038

    подвес клик сталь, 0,0059 кг.

    AC CD005

    AC CD005

    ПВХ шнур текстиль (5мм): серый , 0,021 кг., белый, 0,021 кг.

    AC TP015

    AC TP015

    ПВХ полоса текстиль (15мм), 0,0586 кг.

    AC RO111

    AC RO111

    ролик текстиль, 0,08кг

    AC PL100

    AC PL100

    пластина текстиль 100х12мм внутр. винт сталь (BF №5, CF33), 0,025 кг.

    AC LO090

    AC LO090

    фиксатор текстиль 90 град, 0,0557 кг.

    AC FC012

    AC FC012

    угол инпост 12мм без винтов сталь, 0,018 кг.

    AC FC012/SC

    AC FC012/SC

    угол инпост 12мм с винтами сталь, 0,019 кг.

    Спецификация фурнитуры на одно изделие:

    Наименование профиля Наименование и количество фурнитуры
    AC FC013 AC AP010 FC LP038 AC CD005 или AC TP015
    TF BA016/1SM 4 - - периметр
    TF BA022/1SM 8 4 min 2 периметр
    TF BA045/2SM 8 4 - периметр х2

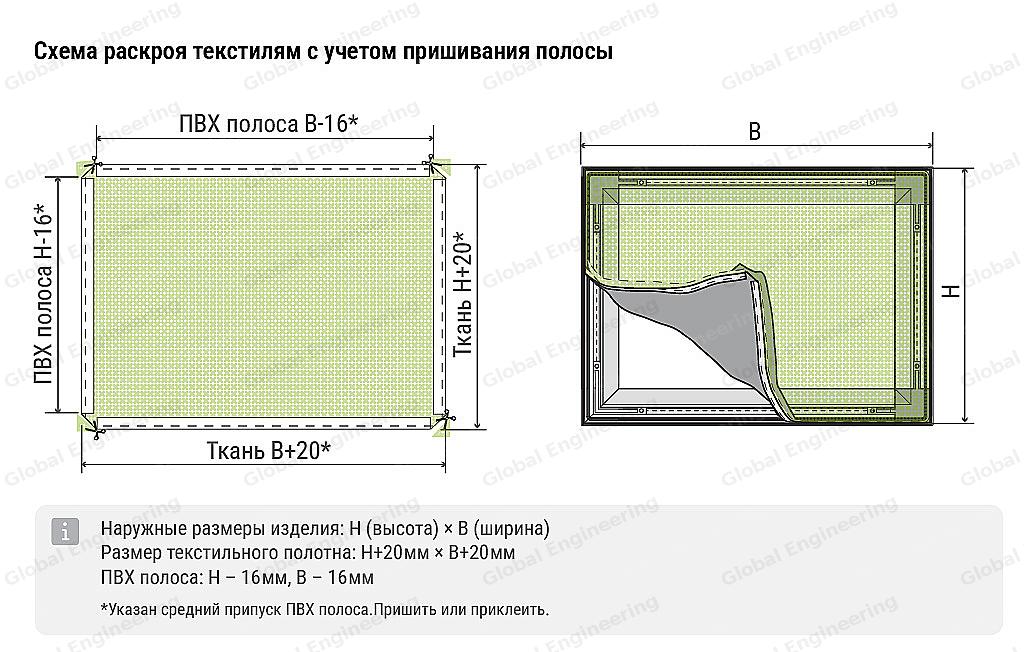

    Схема раскроя полотна:

    TexFrame 22 NEW - односторонняя рама с текстилем

    Применение:
