TexFrame 45 NEW - двусторонняя рама с текстилем

Алюминиевый профиль для изготовления двусторонней несветовой рамы с натяжением текстиля до 1000 мкм и возможностью усиления профилем-инпост.

Глубина рамы 45 мм.

Применяется для изготовления рам небольшого размера, межзональных перегородок.

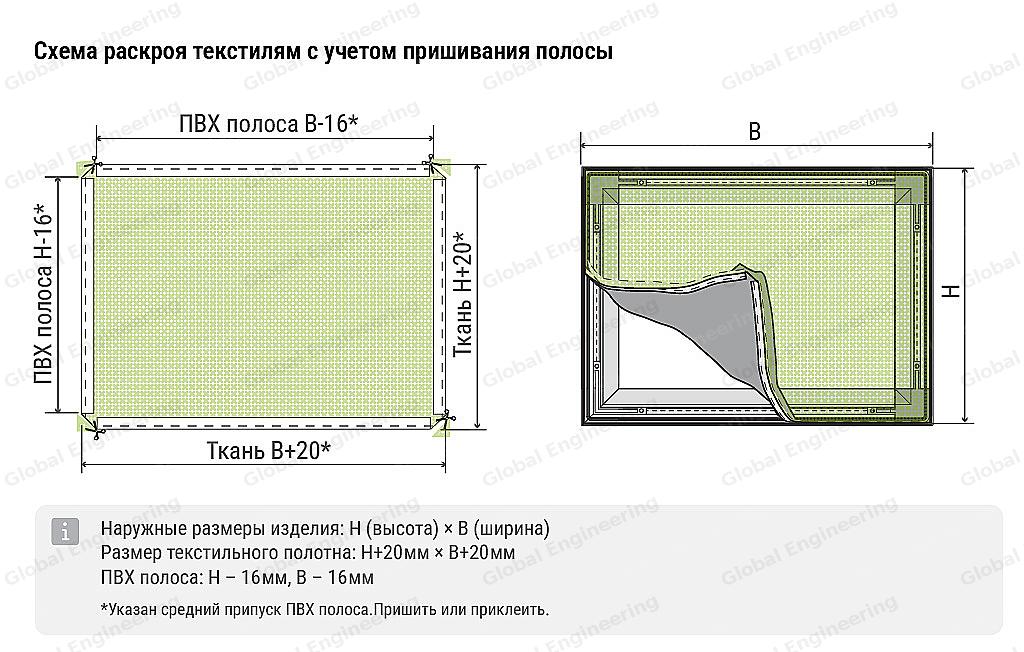

Текстиль в профиле крепится при помощи ПВХ полосы или ПВХ шнура:

ПВХ полоса пришивается с обратной стороны тканевого полотна.
ПВХ шнур заводится с лицевой стороны тканевого полотна специальным роликом.

Оба способа обеспечивают легкий монтаж и быструю смену рекламного имиджа.

Для усиления конструкции внутри рамы используется профиль-инпост (PR TU416). Рекомендуемый шаг установки инпостов 1-1,5 м в зависимости от габаритов рамы. Инпост крепится к профилю рамы при помощи специального фиксатора (AC LO090) или углов 12 мм (AC FC012 + AC FC012/SC, всегда в комплекте).

Для наращивания профиля в длину возможно использование специальной стыковочной пластины (AC PL100).

Для установки короба на пол возможно использование стальных оснований 250*300 или 200*500 мм. Основание 250*300 комплектуется декоративной пластиковой накладкой разных цветов.

Комплектация:

PR TU416

профиль-инпост 40х16 мм алюм., неокрашенный, 6.1 м, 3,4 кг.

TF BA045/2SM

профиль базовый текстиль 45 мм., 2-стор. NEW, анод, серебро матовое, 6.1 м, 5.47 кг.

Фурнитура:

AC FC013

уголок клик 33мм (13мм) внутр. винт сталь (TF, BF №5), 0,0292 кг.

AC AP010

уголок панель (10мм) алюм. (PL 20/48/58, TB 50), 0,012 кг.

AC LP038

подвес клик сталь, 0,0059 кг.

AC CD005

ПВХ шнур текстиль (5мм): серый , 0,021 кг., белый, 0,021 кг.

AC TP015

ПВХ полоса текстиль (15мм), 0,0586 кг.

AC RO111

ролик текстиль, 0,08кг

AC PL100

пластина текстиль 100х12мм внутр. винт сталь (BF №5, CF33), 0,025 кг.

Декоративная накладка

на основание 250*300*6 мм:
глянец, голубой, 0,224 кг., П/С 3мм
глянец, зеленый, 0,224 кг., П/С 3мм
глянец, красный, 0,224 кг., П/С 3мм
глянец, синий, 0,224 кг., П/С 3мм
глянец, черный, 0,224 кг., П/С 3мм
шагрень, серый, 0,149 кг., АБС 2мм

Основание

для овальной стойки PR RO251:
металл 6мм, серый, 200*500 мм, 4,45 кг.
металл 6мм, серый, 250*300 мм, 3,338 кг.

AC LO090

фиксатор текстиль 90 град, 0,0557 кг.

AC FC012

угол инпост 12мм без винтов сталь, 0,018 кг.

AC FC012/SC

угол инпост 12мм с винтами сталь, 0,019 кг.

Спецификация фурнитуры на одно изделие:

Наименование профиля	Наименование и количество фурнитуры
Наименование профиля	AC FC013	AC AP010	FC LP038	AC CD005 или AC TP015
TF BA016/1SM	4	-	-	периметр
TF BA022/1SM	4	4	мин. 2	периметр
TF BA045/2SM	8	4	-	периметр х2
